สิ่งที่สำคัญที่สุดสำหรับคุณหากคุณยังใหม่กับไฟแถบ LED แต่ต้องการติดตั้งคือการกำหนดวิธีจ่ายไฟเข้าที่ถูกต้องให้กับแถบ LED เพื่อให้ส่องสว่าง เทคนิคการตั้งค่าอาจแตกต่างกันไปขึ้นอยู่กับสถานที่ที่คุณซื้อแหล่งจ่ายไฟ LED และแถบ LED- ด้านล่างนี้ เราจะพูดถึงการกำหนดค่าทั่วไปส่วนใหญ่
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟและแถบ LEDเข้ากันได้ทางไฟฟ้า
ไฟแถบ LED ส่วนใหญ่ทำงานบนไฟ DC แรงดันต่ำ แรงดันไฟฟ้ากระแสตรงทั่วไปคือ 12V และ 24V
ก่อนอื่น ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าที่เหมาะสมซึ่งสอดคล้องกับแถบ LED แรงดันไฟตกที่แถบ LED จะทำให้แถบ LED ทำงานที่ความสว่างต่ำลงหรือไม่มีแสงสว่างเลย แรงดันไฟฟ้าเกินจะทำให้ไฟ LED ของคุณไหม้
ประการที่สอง ตรวจสอบความยาวของแถบ LEDในการใช้งานจะเป็นตัวกำหนดความจุของแหล่งจ่ายไฟ การตรวจสอบเอกสารข้อมูลจำเพาะของแถบ LED-โดยปกติแล้วจะแสดงการดึงกระแสไฟหรือกำลังไฟฟ้าต่อความยาว-ช่วยในการระบุสิ่งนี้
หากพูดในแง่ไฟฟ้าแล้ว เรายินดีดำเนินการหากเป็นไปตามเกณฑ์ทั้งสองข้อนี้
ต่อไป เราต้องพิจารณาว่าแถบ LED และแหล่งจ่ายไฟเข้ากันได้ทางกายภาพในลักษณะของปลั๊กและตัวเชื่อมต่อหรือไม่ แถบ LED และอุปกรณ์จ่ายไฟอาจทำให้สับสนเล็กน้อยเนื่องจากมีการเชื่อมต่อหลายประเภท ดังนั้นเพื่อชี้แจง (ตั้งใจเล่นสำนวน!)
กราฟนี้ควรอ่านได้ดังนี้:
ขั้นแรก ให้ระบุประเภทการเชื่อมต่อที่ "ด้านพาวเวอร์ซัพพลาย" (สีเทาแรเงาสีเขียว) จากนั้น ระบุประเภทของการเชื่อมต่อบน "แถบ LEDด้านข้าง" (แรเงาสีน้ำเงิน) ด้านล่างนี้คือคำแนะนำโดยละเอียดเกี่ยวกับวิธีการระบุประเภท
จากนั้น ค้นหาแถว-จุดตัดคอลัมน์ที่เกี่ยวข้องกับการกำหนดค่าของคุณ ตัวอย่างเช่น หากแหล่งจ่ายไฟของคุณมี "Open Wires" และแถบ LED ของคุณมี "เต้ารับ DC" ให้ตรวจดูที่สี่เหลี่ยมด้านขวาล่างในตาราง
ข้อความอธิบายเครื่องมือและชิ้นส่วนที่จำเป็น รวมถึงวิธีการเชื่อมต่อ ดูข้อมูลเพิ่มเติมด้านล่าง:
การค้นหาขั้วต่อ DC Output ของแหล่งจ่ายไฟ
เราเริ่มต้นด้วยการตรวจสอบประเภทขั้วต่อของแหล่งจ่ายไฟที่ด้านเอาท์พุต DC
ปลั๊กตัวผู้ DC เป็นขั้วต่อที่ใช้บ่อยที่สุด
ในสถานการณ์อื่นๆ เช่น แหล่งจ่ายไฟของ Meanwell อาจไม่มีปลั๊ก-มีเพียงสายไฟสองเส้นที่มีป้ายกำกับสีแดงและสีขาว:
แม้ว่าทั้งสองประเภทจะสามารถใช้งานแถบ LED ได้ แต่วิธีการเชื่อมต่อจะแตกต่างกันไป ดังนั้นโปรดตัดสินใจก่อนดำเนินการต่อ
จากนั้นตรวจสอบแถบ LEDชนิดของการเชื่อมต่อ

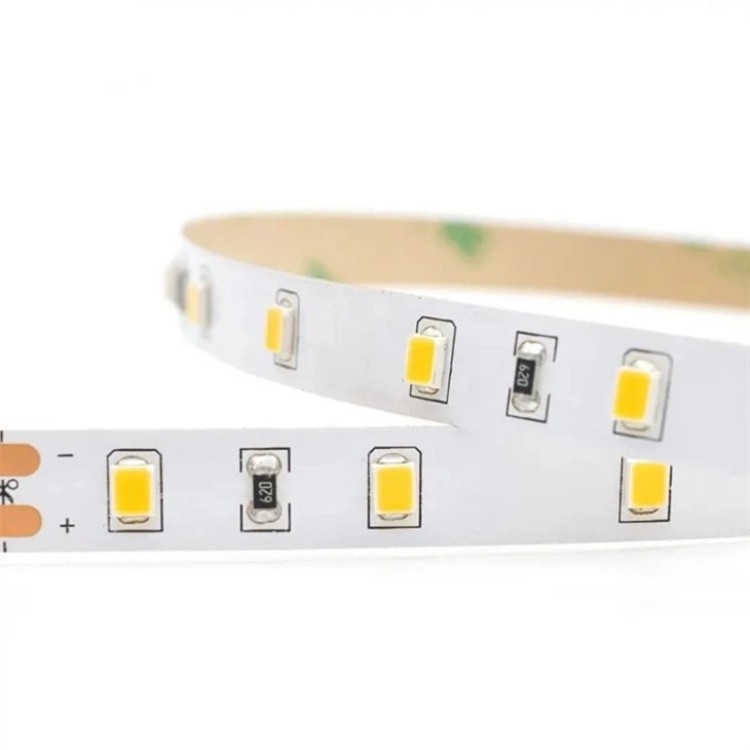

แถบ LED เกือบทั้งหมดมีแผ่นทองแดงที่มีเครื่องหมาย (+) และ (-) บนแถบจริง นี่คือจุดที่การป้อนอินพุตไฟฟ้าขั้นสุดท้ายไป คุณอาจพบผลลัพธ์ที่เป็นไปได้ที่แตกต่างกันสามประการ ขึ้นอยู่กับสถานการณ์เฉพาะของคุณ
หากคุณหั่นส่วนใดๆ ของแถบ LED ม้วนออก คุณจะค้นพบ (ประมาณ) ครึ่ง-แผ่นทองแดงทรงกลมที่เหลืออยู่ที่ส่วนท้ายของแต่ละส่วนในสถานการณ์แรก (แถวแรกของแผนภูมิ)
หากคุณซื้อม้วนเต็ม ผู้ผลิตอาจติดตั้งสายไฟบางส่วนไว้ที่ปลายแถบ LED แล้ว สายไฟอาจเป็นสายเปิดที่มีสายไฟเปลือย (สถานการณ์ที่สอง) หรือปิดท้ายด้วยเต้ารับ DC (สถานการณ์ที่สาม) หากคุณตัดแถบ LED ออกเป็นชิ้นสั้นลง อย่างน้อยหนึ่งส่วนจะตกอยู่ในสถานการณ์แรก
จำแนวคิดพื้นฐานทางไฟฟ้าบางประการ: วัตถุประสงค์สุดท้ายคือการเชื่อมโยงสายบวก (โดยปกติจะเป็นสีแดง) ของเอาต์พุต DC ของแหล่งจ่ายไฟเข้ากับแผ่นทองแดง (+) และขั้วลบหรือกราวด์ (โดยปกติจะเป็นสีดำหรือสีขาว) ของเอาต์พุต DC ของแหล่งจ่ายไฟเข้ากับแผ่นทองแดง (-)
การเปลี่ยนแผ่นทองแดงเป็นสายไฟ
ตัดแถบ LEDให้เป็นชิ้นที่สั้นกว่าจะทำให้คุณมีแผ่นทองแดงขาดสายไฟอย่างแน่นอน วิดีโอและคำแนะนำวิธีการ-หลายอย่างจะแนะนำอย่างรวดเร็วด้วยการบัดกรีลวดบนแผ่นทองแดงเพื่อสร้างการเชื่อมต่อทางไฟฟ้า การบัดกรีไม่ใช่สำหรับทุกคน อาจไม่เป็นระเบียบและจำเป็นต้องมีประสบการณ์บางอย่างจึงจะทำงานได้ดี
แต่เราแนะนำให้ใช้การเชื่อมต่อแบบไร้บัดกรี ออกแบบมาเพื่อติดเข้ากับปลายแถบ LED ขั้วต่อเหล่านี้ช่วยให้สายไฟสัมผัสกับแผ่นทองแดงอย่างแน่นหนา ไม่ต้องบัดกรีเนื่องจากคลิปยึดแน่น
ในเวลาเพียงไม่กี่วินาที คุณสามารถหมุนแผ่นทองแดงที่ส่วนท้ายของแถบ LEDแบ่งเป็นเส้นๆ แบบนี้
